Prozkoumejte svět přírub

V průmyslové oblasti jsou příruby důležitým prvkem spojování potrubí a zařízení a ve světě přírub jsou tři normy GB, JB, HG pokyny, které nelze ignorovat. Různé typy přírub, jako jsou ploché svařované příruby, hrdlové ploché svařované příruby, hrdlové svařované příruby, hrdlové natupo svařované příruby a kryty přírub, zároveň poskytují bohatý výběr pro inženýrství. Sinton se ponoří do těchto standardů a typů, stejně jako do jejich odpovídajících kódových jmen, aby vám odhalil barevný svět Flanges.

Nejprve se podívejme na tři hlavní standardy GB, JB a HG. GB je národní norma, JB je norma ministerstva strojního zařízení, HG je norma ministerstva chemického průmyslu. Tyto tři normy slouží různým oblastem a zajišťují, že příruby jsou široce používány ve všech oblastech života. Standard GB byl široce uznáván ve strojírenských projektech se svou národní autoritou, standard JB se zaměřuje spíše na strojírenství a standard HG hraje důležitou roli v chemickém průmyslu. Pochopení těchto standardů pomáhá technikům činit informovaná rozhodnutí na základě konkrétních potřeb.

Dále se zaměřme na typ příruby. Plochá svařovaná příruba, hrdlová svařovaná příruba, hrdlová svařovaná příruba, hrdlová svařovaná příruba a kryt příruby, každý typ má své vlastní jedinečné vlastnosti a scénáře použití.

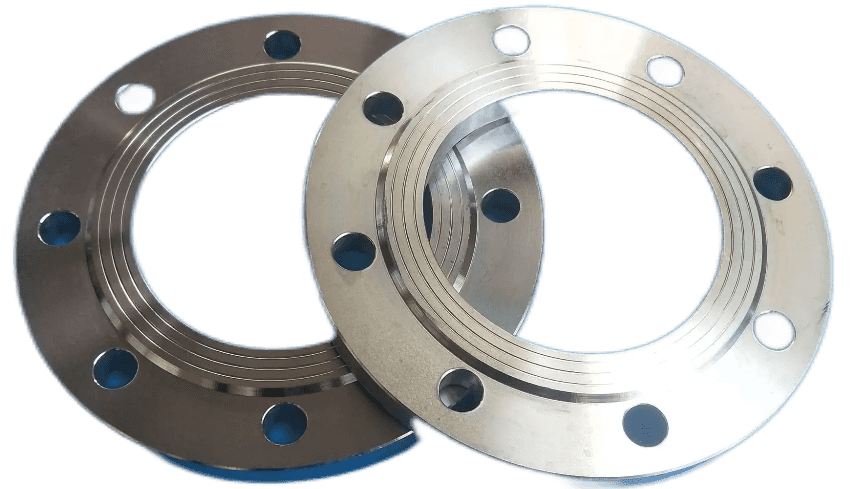

Plochá svařovaná příruba: plochá svařovaná příruba je také známá jako lap welded příruba, spojení ploché svařované příruby a trubky je zasunutí trubky do vnitřního otvoru příruby do příslušné polohy a poté přeplátované, její výhodou je že svařovací sestava se snadněji vyrovnává a cena je levná, takže je široce používán. Podle výpočtu vnitřního tlaku je pevnost ploché svařované příruby asi dvě třetiny relativní svařovací příruby a únavová životnost je asi jedna třetina příruby svařované na tupo. Plochá svařovaná příruba je proto vhodná pouze pro potrubní systém, kde je úroveň tlaku relativně nízká a kolísání tlaku, vibrace a rázy nejsou závažné. (Výhody: vhodné pro všeobecné strojírenství, snadná instalace, nízké náklady);

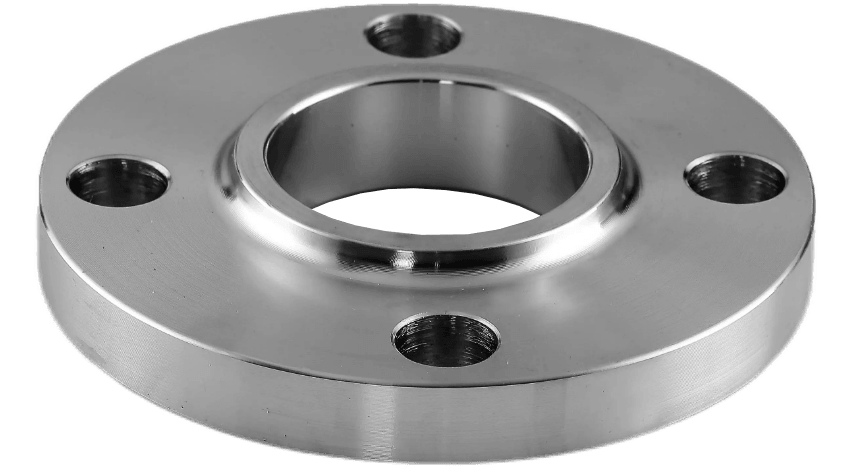

Krková plochá svařovaná příruba: Plochá svařovaná příruba je stejná jako desková plochá svařovaná příruba a ocelová trubka, potrubní tvarovky atd. se vkládají do příruby přes koutový svar a připojovací přírubu zařízení nebo potrubí. Plochá svařovaná příruba s krkem je také plochá svařovaná příruba, protože má krátké hrdlo, čímž se zlepšuje pevnost příruby a zlepšuje se nosná síla příruby. Lze jej tedy použít pro výrobce vysokotlakých potrubních zařízení. (Výhody: dobrá tuhost a těsnění, často používané v prostředí s vysokou teplotou a vysokým tlakem);

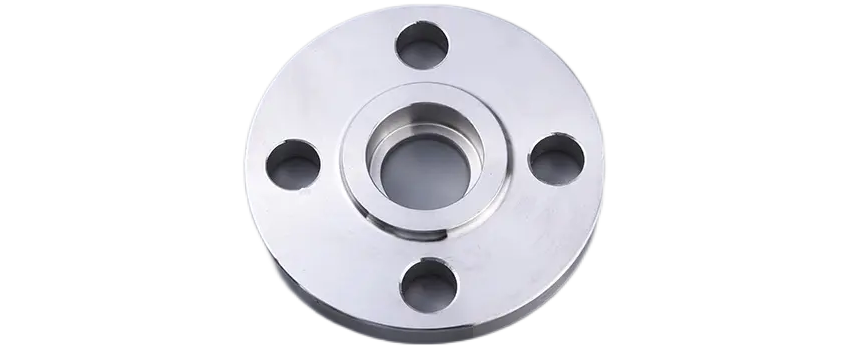

Příruba pro přivařování: Příruba pro přivařování je příruba s jedním koncem a druhým koncem trubky přivařeným šrouby. Běžně se používá v potrubích s PN≤10,0 Mpa a DN≤40. (Výhody: snadná instalace, vhodné pro nízkotlaký systém, je jedním z běžných typů přírub);

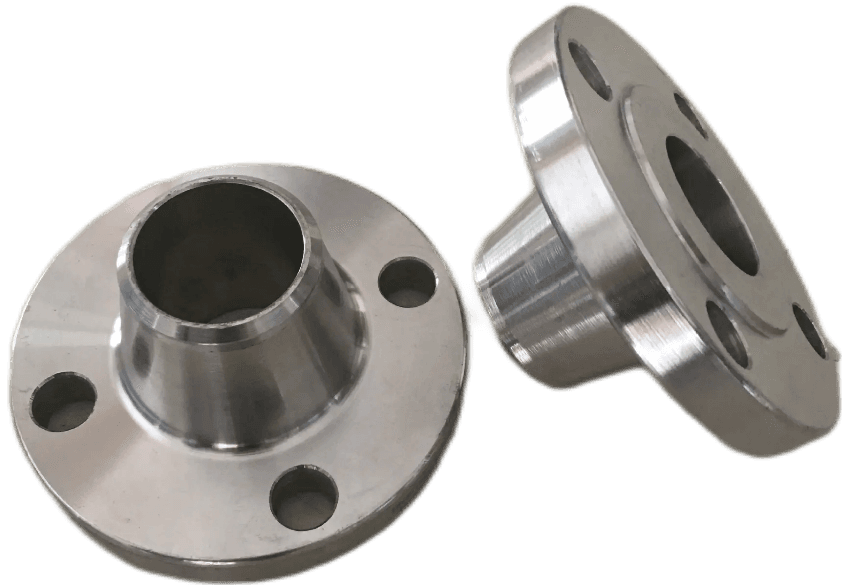

Příruba svařovaná na tupo: příruba svařovaná na tupo je také známá jako příruba s vysokým hrdlem, liší se od ostatních přírub tím, že od příruby a trubky je přivařena k přírubě dlouhým a šikmým vysokým hrdlem, tloušťka stěny této části vysoké hrdlo postupně přechází ve směru výšky k tloušťce stěny, zlepšuje diskontinuitu napětí a tím zvyšuje pevnost příruby. Příruba pro svařování na tupo se používá hlavně v náročných pracovních podmínkách, jako je tepelná roztažnost potrubí nebo jiná zatížení, aby byla příruba vystavena většímu namáhání nebo opakovaným změnám napětí; Tlak, teplota velmi kolísá v potrubí a potrubí s vysokou teplotou, vysokým tlakem a nízkou teplotou pod nulou. (Výhody: vhodné pro podmínky vysoké teploty a vysokého tlaku, s dobrou odolností proti korozi);

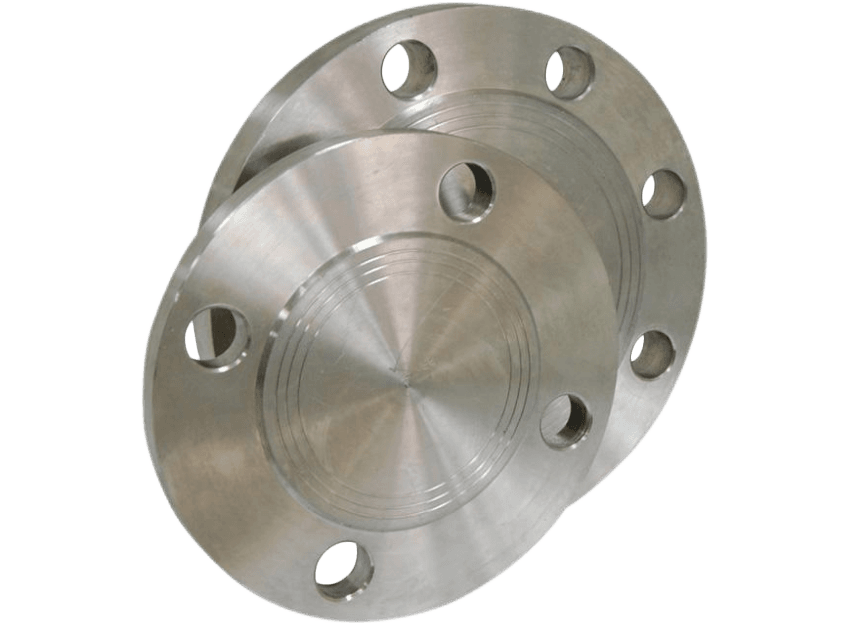

Kryt příruby: Kryt příruby se také nazývá slepá příruba, slepá deska. Jedná se o přírubu bez otvoru uprostřed pro utěsnění zátky potrubí. Funkce je stejná jako přivařená hlava a kryt drátu, ale záslepku a krytku lze kdykoli sejmout, navařenou hlavu nikoli. Praktická aplikace v topenářském průmyslu při svařování topných trubek nebo zařízení pro výměnu tepla při svařování teplosměnných trubek je více využívána. (Výhoda: Slouží k uzavření přírubového spoje, k ochraně potrubí a zařízení před vnějším prostředím).

Každý typ příruby má svůj odpovídající kódový název, který je společným jazykem inženýrů. Znalost těchto kódů umožňuje rychlejší a přesnější výběr vhodné příruby. Například kód příruby podle normy GB, kód příruby podle normy JB a kód příruby podle normy HG, všechny mají své vlastní charakteristiky, které odrážejí jejich dobrý výkon v příslušných oblastech.

Ve světě přírub poskytují tři normy GB, JB, HG pevný základ pro inženýrství a různé typy přírub poskytují inženýrům širokou škálu možností. Díky hlubokému porozumění těmto standardům a typům mohou být inženýři flexibilnější při řešení technických problémů a zajištění bezpečného a spolehlivého provozu potrubí a zařízení. Příruby spojují každou část průmyslového světa a stávají se nepostradatelnou součástí projektu.
