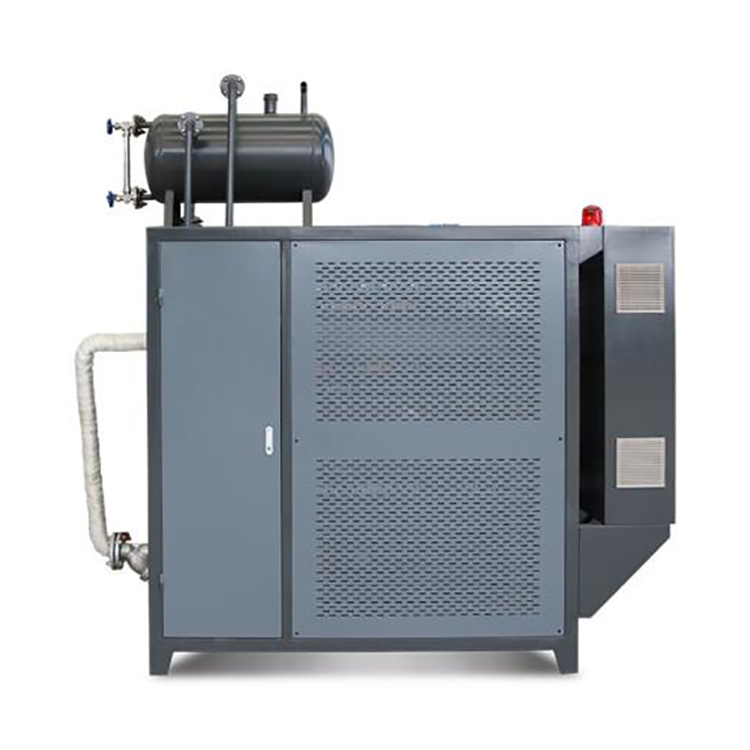

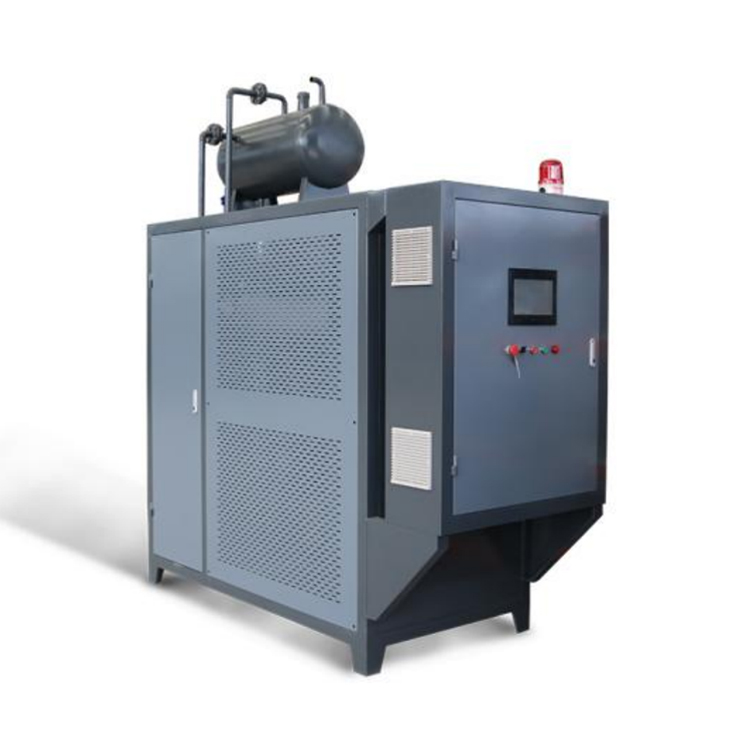

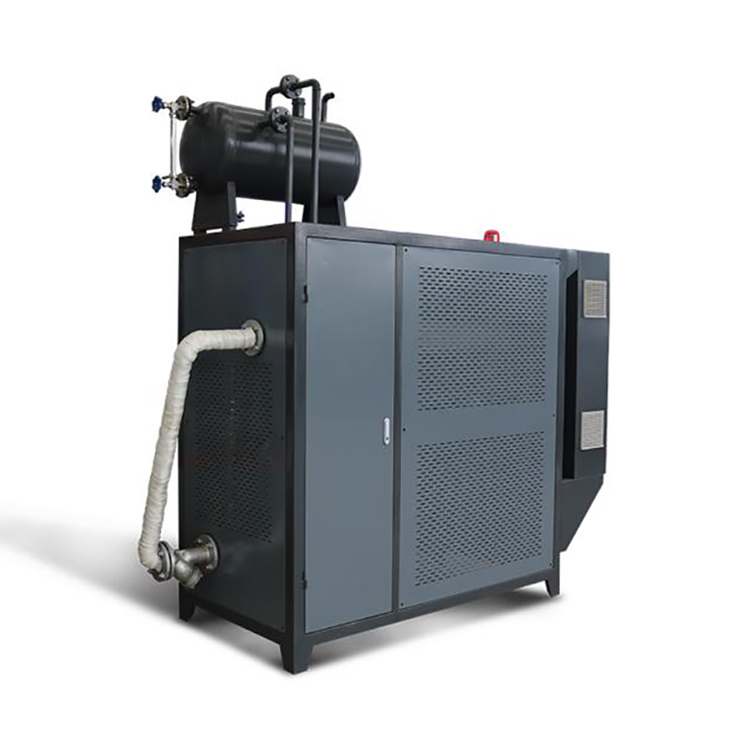

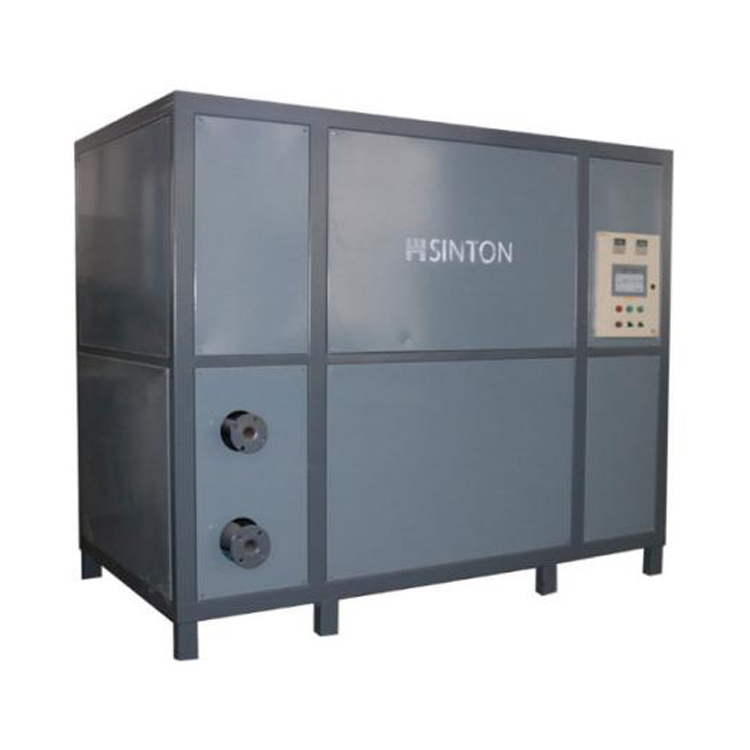

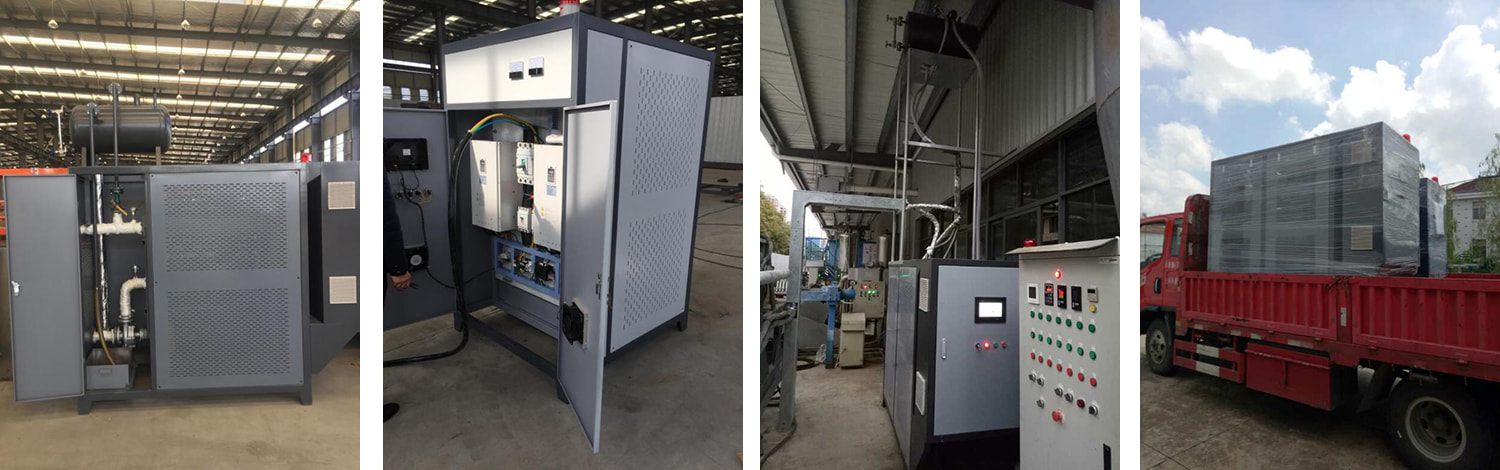

Elektromagnetický teplovodný olejový ohřívač

Princip fungování

Princip elektromagnetického indukčního ohřevu spočívá v tom, že střídavý proud generovaný zdrojem indukčního ohřevu generuje přes senzor (tj. cívku) střídavé magnetické pole a do něj je umístěn magnetický vodivý předmět, aby přerušil siločáru střídavého magnetického pole, čímž se uvnitř objektu generuje střídavý proud (tj. vířivý proud). Vířivý proud způsobuje, že se atomy uvnitř objektu pohybují nepravidelně vysokou rychlostí a atomy narážejí a tírají o sebe, aby produkovaly tepelnou energii, která má účinek zahřívání předmětů. To znamená, že přeměnou elektrické energie na energii magnetickou vyhřívané ocelové tělo indukuje magnetickou energii a generuje teplo.

Výhody elektromagnetického ohřevu:

1. Dá se rychle zahřát. Elektromagnetické vlny mohou generovat indukovaný proud v objektu, což způsobuje, že se teplo přímo generuje uvnitř objektu. Energie je značně využita a rychlost ohřevu je vysoká;

2. Teplotu lze přesně nastavit. Elektromagnetický ohřev dokáže přesně řídit topný výkon. Ve srovnání s tradičními metodami vytápění je nastavení teploty flexibilnější;

3. Vysoká bezpečnost, protože elektromagnetické zahřívání generuje indukovaný proud a nevyžaduje plamen ani otevřený plamen, takže nehrozí nebezpečí výbuchu otevřeného plamene;

4. Může snížit spotřebu energie. Elektromagnetický ohřev vytváří teplo pouze pro předměty, které je třeba zahřát. Při tradičních způsobech vytápění nedochází k tepelným ztrátám, je tedy energeticky úspornější.

5.Bezpečné a spolehlivé: oddělení oleje a elektřiny, žádné hromadění koksu a žádný únik výrazně zlepšují bezpečnost použití.Nízkonapěťový měkký start snižuje poškození proudových rázů a zabraňuje poškození zařízení v důsledku kolísání napětí.Výkon frekvenční konverze výstupní část může automaticky upravovat velikost proudu podle kolísání napětí, aby byl zajištěn konstantní výkon a nedojde k poškození v důsledku nedostatečného elektrického vedení v důsledku zvýšení napětí a proudu. Teplo se shromažďuje uvnitř topného tělesa a povrchová teplota tělesa elektromagnetická cívka je o něco vyšší než vnitřní teplota, které se lze bezpečně dotknout a má dobrou izolaci bez ochrany proti vysoké teplotě.

6.Vysoká účinnost a úspora energie: vysokofrekvenční elektromagnetické indukční ohřev, prostřednictvím elektromagnetické indukce přímo působí na vodní nádrž, což způsobuje zahřívání samotné vodní nádrže, snižuje proces vedení skrz médium, menší tepelné ztráty, vysoká tepelná účinnost, okamžitý ohřev, není potřeba kapacita akumulace tepla, okamžitá tepelná účinnost může být až 98% nebo více, za stejných podmínek je to 20% úspora energie než zemní plyn, což výrazně šetří výrobní náklady.

7.Přesná regulace teploty: samotná cívka nevytváří teplo, tepelný odpor je malý, tepelná setrvačnost je nízká, teplota vnitřní a vnější stěny hlavně je konzistentní, regulace teploty je v reálném čase a přesná, schopnost regulace teploty oleje je výrazně zlepšena a efektivita výroby je vysoká.

8.Zlepšete životní prostředí: elektromagnetické topné zařízení využívá metodu vnitřního vytápění, teplo se shromažďuje uvnitř topného tělesa a vnější teplo se nerozptyluje.Přijměte čistou energii a eliminujte emise škodlivých látek, jako je oxid uhličitý.Vytvořte ekologicky šetrné, bezpečné a pohodlné výrobní prostředí pro přední výrobní personál.

9. Životnost: průmyslový elektromagnetický drát odolný vůči vysokým teplotám, používaný více než 15 let.

10.Tichý zvuk: Frekvence tepelného zdroje je 20 000 Hz, což překračuje běžnou poslechovou frekvenci lidského těla, což nejen zlepšuje tepelnou účinnost, ale je také tiché a šetrné k životnímu prostředí.

11.Údržba: Elektromagnetický indukční ohřev. Při práci je hlavní složkou ohřevu pevné magnetické pole. Voda se po průchodu zmagnetizuje a zmagnetizuje se struktura vody. Systém je bezúdržbový.

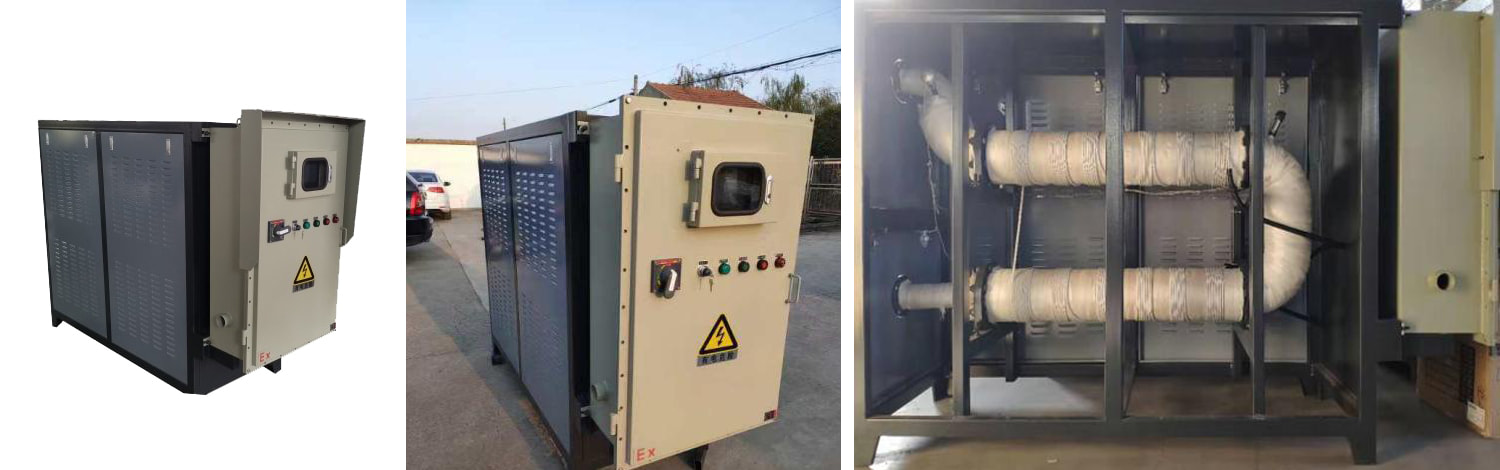

Výkon elektromagnetického ohřívače v nevýbušném provedení

1.Hlavní konstrukce je vyrobena z oceli se silnou nosností；

2. Teplo se přenáší dovnitř, s vysokou tepelnou účinností；

3. Displej měřiče teploty vstupního a výstupního oleje, snadné sledování；

4. Topný výkon se volně přepíná pro udržení konstantní teploty；

5. Okolní teplota je do 100 ℃, volně nastavitelná；

6. Souhrnné zobrazení dopravních dat, inteligentní správa；

7. Funkce zobrazení tlaku je dokončena, což lze snadno sledovat；

8. Ovládací skříňka je utěsněná a bezpečná, ohnivzdorná a odolná proti výbuchu；

9.Automatický alarm pro detekci teploty, dobrá bezpečnost.

Nevýhody elektromagnetického ohřevu:

1. Náklady jsou vyšší. Ve srovnání s tradičními způsoby vytápění je elektromagnetické topné zařízení dražší;

2. Existují omezení týkající se materiálů, které lze zahřívat. Elektromagnetický ohřev je určen pouze pro vodivé materiály a izolační materiály nelze ohřívat přímo;

3. Ve srovnání s odporovým ohřevem je konstrukce složitější a vyžaduje více odborných znalostí.

Výhody odporového ohřevu:

1. Jednoduchá struktura, nízká cena a vysoká popularita.

2. Široce používané. Odporové vytápění je široce používáno v průmyslové výrobě, domácí hygieně a vědeckém výzkumu;

3. Snadné ovládání. Přesné ovládání ohřevu lze dosáhnout úpravou proudu a napětí, což se snadno ovládá;

4. Vysoká teplota ohřevu. Odporový ohřev může produkovat velmi vysoké teploty a lze jej použít v různých prostředích;

5. Účinek ohřevu je stabilní. Odporový ohřev dokáže udržet teplotu stabilně během procesu ohřevu a je více v souladu s tradičními metodami ohřevu.

Nevýhody odporového ohřevu:

1. Vysoká spotřeba energie. Odporové vytápění obvykle produkuje větší tepelné ztráty, a je proto energeticky náročnější;

2. Rychlost ohřevu je pomalá. Odporový ohřev trvá poměrně dlouho, než dosáhne požadované teploty;

3. Bezpečnostní rizika. Vzhledem k tomu, že odporový ohřev vyžaduje elektrický ohřev, úniky v okruhu nebo elektrické selhání mohou způsobit bezpečnostní rizika;

4. Čelí materiálovým omezením. Některé materiály, jako je keramika, sklo atd., je pro své nevodivé vlastnosti obtížné vést odporový ohřev.

Mezi prvky pro výběr elektromagnetických ohřívačů patří:

1. Energetická účinnost a rychlost ohřevu: V aplikacích, které usilují o vysokou energetickou účinnost a rychlý ohřev, mohou mít elektromagnetické ohřívače více výhod.

2. Požadavky na řízení teploty: V případech, které vyžadují přesnější řízení teploty, může být vhodnější flexibilita nastavení teploty elektromagnetického ohřevu.

3. Bezpečnostní hlediska: V některých prostředích s vyššími požadavky na bezpečnost je důležitým faktorem nulový výskyt otevřeného ohně a nebezpečí výbuchu.

4. Aplikační pole a materiálová omezení: Posouzení, zda je elektromagnetické vytápění použitelné, podle materiálu ohřívaného předmětu, např. zda je vodivý.

5. Nákladové faktory: Přestože je cena elektromagnetického ohřívače vyšší, při komplexním zvážení energetické účinnosti a dlouhodobých nákladů může být stále atraktivní.

6. Stabilita topného účinku: Pro aplikace s vyššími požadavky na teplotní stabilitu během procesu ohřevu je nutné zvážit výkon různých topných těles.

7. Specifické potřeby průmyslu: Například v některých průmyslových oblastech existují specifické požadavky na vysokoteplotní teplonosný olej a může mít tendenci volit elektromagnetické ohřívače.

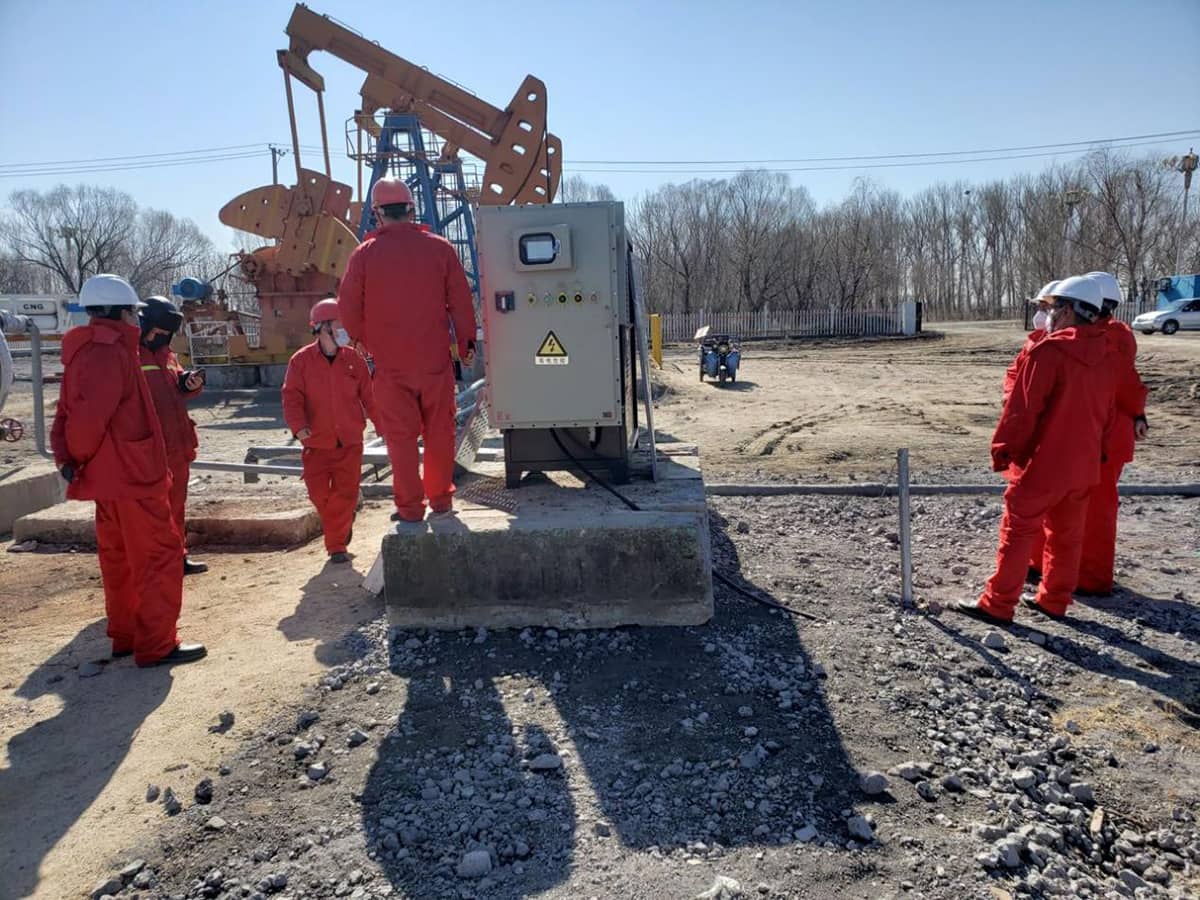

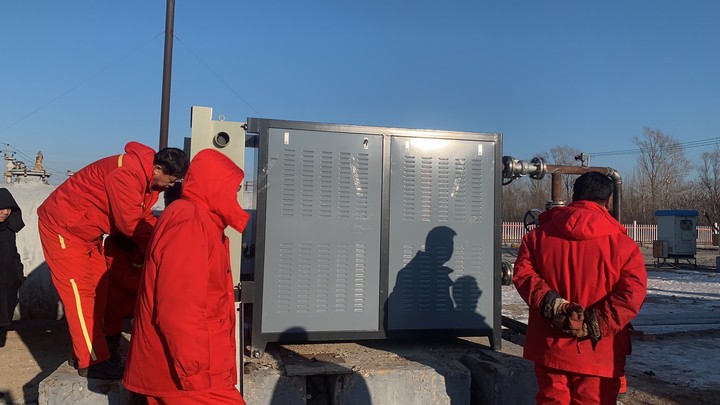

Analýza případových aplikací ropných polí

Spalování zemního plynu a vytápění se obecně používají pro ropu na čínských ropných polích. Při procesu ohřevu této metody je zařízení velkých rozměrů a při procesu spalování vznikají škodlivé látky, jako je oxid dusičitý. Dochází k sekundárnímu znečištění, zemní plyn je hořlavý a výbušný a jsou náchylné k bezpečnostním výrobním haváriím. Proces ohřevu je složitý a sekundární vedení tepla musí být provedeno vodním prostředím a tepelné ztráty jsou velké. Rozsáhlá oblast ropného pole má těsné zdroje vody a voda v chladných oblastech severu snadno zamrzne, což omezuje použití zemního plynu jako způsobu vytápění. Vytápění zemním plynem vyžaduje ruční údržbu, což zvyšuje náklady na pracovní sílu. Zařízení metody elektromagnetického ohřevu má malou velikost, během procesu ohřevu nebudou produkovány žádné škodlivé látky, jako je oxid dusičitý, nedochází k sekundárnímu znečištění, žádné nebezpečné zboží, jako je hořlavé a výbušné, a bezpečnostní výkon je spolehlivý. není snadné mít bezpečnostní výrobní nehody. Proces ohřevu je přímý a není potřeba sekundární vedení tepla médiem vody. Používá se režim přímého ohřevu ropy elektromagnetickým zařízením a nedochází ke ztrátám přenosu tepla.Režim elektromagnetického ohřevu nevyžaduje ruční údržbu, což šetří náklady na pracovní sílu.Pro ohřev ropy je proto vhodnější režim elektromagnetického ohřevu v čínských ropných polích.

U těžkého oleje a oleje s vysokým kondenzátem extrahovaného z Liaohe Oilfield je kapacita regenerace oleje každého stroje 30 t/den, teplota na výstupu oleje z vrtu je 10 ℃ a výstupní teplota oleje je po zahřátí asi 40 ℃. Teplotní rozdíl se vypočítá podle 30℃ a návrhového tlaku je 2,5 MPa. Minimální teplota v zimě je -35℃ a průměrná teplota po celý rok je 8-9℃. Vzhledem ke skutečné situaci na ropném poli Liaohe , doporučujeme propagaci používání režimu elektromagnetického ohřevu.

Přizpůsobivost prostředí

1. Teplota: -20℃~60℃；

2. Vlhkost: ≤ 95 %

3. Provozní frekvence je mezi 14-28 kHz a doporučuje se mezi 15-22 kHz.

Základní přehled výkonu

1.Napěťové a výkonové charakteristiky: 300V-450 konstantní výstupní výkon；

2.Tepelná účinnost≥90%；

3. Teplota ochrany proti přehřátí IGBT: 95±5℃, funkce ochrany proti nadproudu IGBT, funkce ochrany před ztrátou fáze；

4. Pracovní frekvence: 14-28kHz；

5. Použití topologie rezonančního obvodu série s plným můstkem, řízené vysoce výkonným čipem IGBT ovladače a vysoce účinným rezonančním provozním režimem；

6. Má režim zahřívání/zastavování s měkkým startem, který je bezpečný a spolehlivý a má dlouhou životnost při častém spouštění.；

7. S funkcí ochrany proti zkratu topné spirály；

8.Má port detekce teploty s přesností 10 číslic a rozsah detekce teploty je 0-150 ℃; lze jej nastavit na měkký spínač pro ovládání startu a zastavení.；

9.S několika cívkami superponovanými s výkonem více než 999 kW funguje, aniž by se navzájem rušily.；

10. Lze připojit ke stroji, aby fungoval; více pohybů spolupracuje, aniž by se navzájem rušily；

11.Pomocí jedinečné technologie je obvod přesně řízen tak, aby efektivně fungoval v zóně slabé indukčnosti a pohyb může pracovat při více než 500 stupních, aby byl zachován konstantní výstupní výkon.；

12. Průměrná doba bezproblémového provozu je více než 10 000 hodin；

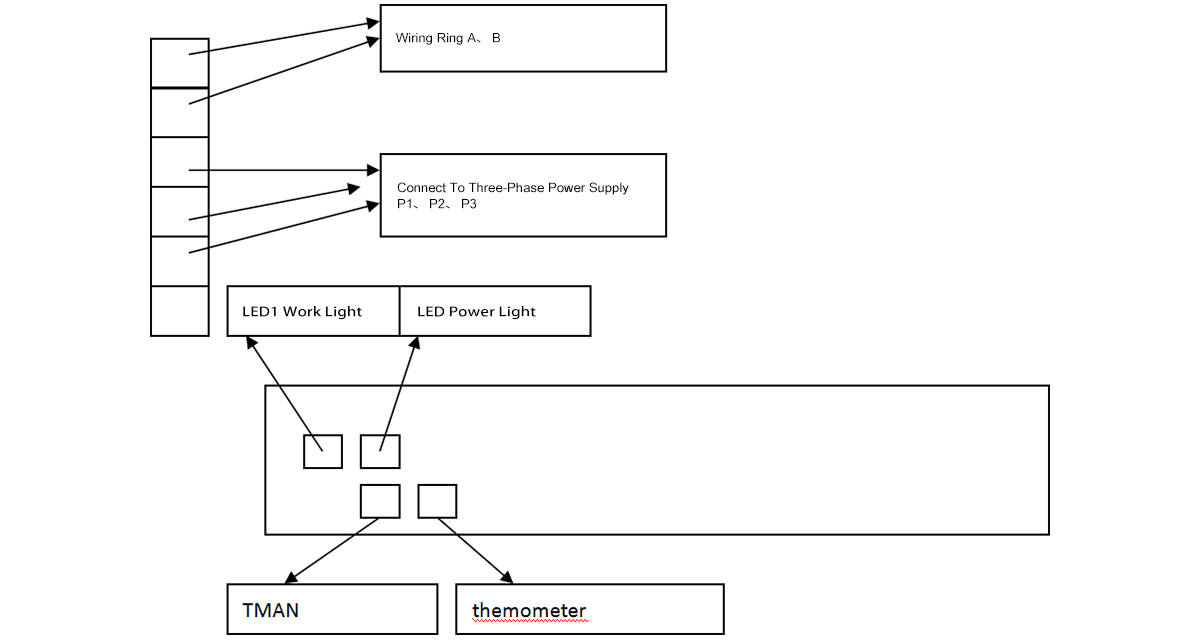

Popis a schéma zapojení systému

Aplikace

1. Průmysl z uhlí na elektřinu byl široce používán, jako je sušení bavlny, sušení jujuby, sušení kukuřice, sušení obilí atd.

2. Plastikářský a gumárenský průmysl, jako jsou stroje na vyfukování fólií, stroje na tažení drátu, vstřikovací stroje, granulátory, extrudéry pryže, vulkanizační stroje, extrudéry na výrobu kabelů atd. pro plasty.

3. Farmaceutický a chemický průmysl, jako jsou: speciální infuzní vaky pro medicínu, linky na výrobu plastových zařízení, potrubí pro ohřev kapalin v chemickém průmyslu atd.

4. Energetický a potravinářský průmysl, jako je vytápění ropovodů; potravinářské stroje, jako jsou super nákladní letadla a další zařízení, která vyžadují elektrický ohřev.

5. Vysoce výkonný komerční indukční vařič.

6. Průmysl stavebních materiálů, jako jsou: linka na výrobu plynových trubek, linka na výrobu plastových trubek, PE plastová tvrdá plochá síť, geotechnická síťová jednotka, automatický dutý tvarovací stroj, výrobní linka PE voštinových panelů, výrobní linka na vytlačování vlnitých trubek s jednou a dvojitou stěnou, jednotka kompozitního vzduchového polštáře, tvrdá PVC trubka, výrobní linka na výrobu pěnových trubek s jádrovou vrstvou, výrobní linka na výrobu transparentních fólií z extrudovaného PP, potrubí z extrudované polystyrenové pěny, jednotka stretch fólie z PE.

7. Sušení a ohřev v tiskařských zařízeních.

Péče o elektromagnetické ohřívače

Ohledně životnosti elektromagnetických ohřívačů jim byla postupně věnována pozornost všech. Životnost elektromagnetických regulátorů topení se obecně pohybuje od tří do pěti let, ale jejich životnost je do značné míry závislá na několika faktorech.

1. Zda je produkt správně nainstalován. Tloušťka tepelně izolační bavlny požadovaná pro každý elektromagnetický ohřívač a elektromagnetický topný kroužek, tloušťka a délka vinutí, hodnota indukčnosti a hodnota vstupního proudu jsou různé a musí být v souladu s instalačními pokyny výrobce v továrně jako standard. A vzdálenost mezi skupinami cívek mezi každou elektromagnetickou řídicí deskou topení je také velmi důležitá, protože přílišné přiblížení se bude navzájem ovlivňovat. Pouze když elektromagnetické topení je instalován v normálním rozsahu parametrů, lze zaručit dlouhodobý stabilní provoz.

2.Prostředí dílny zahrnuje prach, prach a vlhkost. Obecně lze říci, že čím větší prašnost, tím nepříznivější pro základní desku elektromagnetického ovládání topení. Pokud je prach relativně velký, ventilátor na elektromagnetickém topení musí pravidelně čistit. Vzduchem chlazený elektromagnetický ohřívač hlavně odvádí teplo a vnitřní ventilace je lepší, aby se zabránilo zaseknutí ventilátoru a základní deska nemůže odvádět teplo, což způsobí přehřátí a vyhoření komponent.

3. Míra lásky k produktu. Uživatelé s relativně velkým prachem a prachem v dílně by měli pravidelně kartáčem kartáčovat ventilátor na elektromagnetickém ohřívači a prach na elektromagnetické žhavicí cívce. U cívky není potřeba, aby ji přidržovaly nebo řezaly těžké předměty. Na cívku nebo elektromagnetický indukční ohřívač často nestříkejte vodu. Nemluvě o vystavení elektromagnetického ohřívače venkovnímu prostředí, protože pokud se venkovní prostředí setká s deštivým dnem, určitě zvlhne a způsobí poškození, pokud je zapnuto, aniž by vyschlo. Nebo ve venkovním prostředí je ráno více deště a rosy, což způsobuje mokro na desce plošných spojů. Zapnutí bez sušení také způsobí zkrat uvnitř obvodu.

Návod k instalaci

1. Vstupní a výstupní připojovací vedení vysokého proudu by měla být pevně upevněna, aby byl zajištěn dobrý kontakt a zabránilo se zahřívání spojů.

2.Šasi musí být dobře uzemněno, aby se zabránilo statické elektřině a úderům blesku；

3. Při připojení k externímu ovládacímu rozhraní věnujte pozornost polaritě a spojovací vedení by nemělo být navinuto vysokoproudým vedením, aby nedošlo k rušení.；

Základní pracovní parametry

Rozsah pracovního napětí: 320VAC–420VAC

Frekvenční rozsah: 4 kHz ~ 40 kHz (normální pracovní frekvence při plném výkonu je 13 kHz až 22 kHz)

Určení indukčnosti cívky:

Indukčnost cívky může být navinuta s ohledem na parametry uvedené v tabulce níže. Rozdíl indukčnosti je příliš velký nebo průměr není vhodný, což způsobí, že ohřívač bude fungovat abnormálně. V závislosti na účelu se parametry budou mírně lišit. Kromě toho, když více strojů spolupracuje, jsou cívky různých strojů odděleny více než 20 cm, aby se zabránilo vzájemnému rušení.

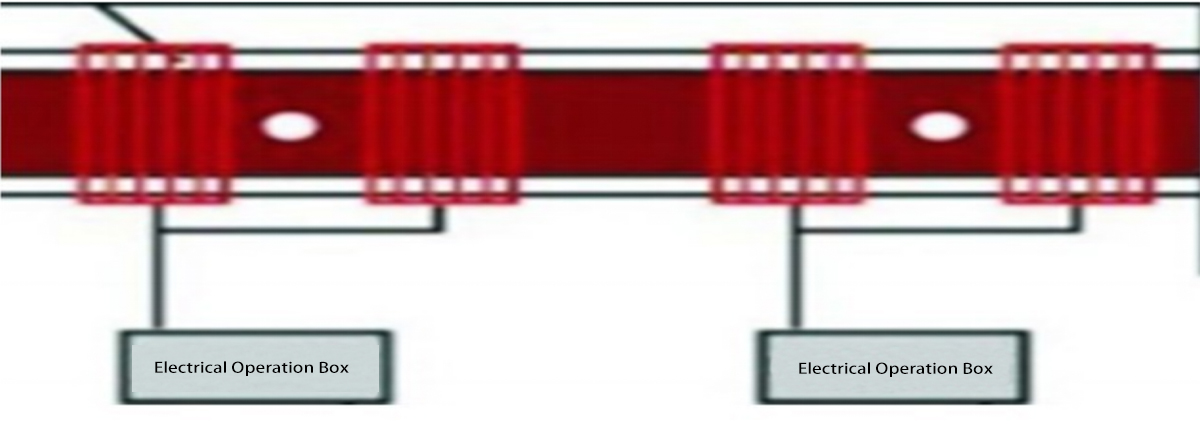

Navíjení cívek

Způsob navíjení cívky se mírně liší podle každé situace použití a rozdílu ve výkonu. Ve většině případů je způsob navíjení znázorněn na obrázku níže: Před navíjením zabalte termoizolační bavlnu o tloušťce 25 mm a pro každou část ponechte intervaly 10 až 20 cm. Poté zabalte další část. Teplotní měřicí sondu termostatu lze upevnit v oblasti intervalu.
